Etwa 85 % aller Brandopfer sterben durch eine Rauchvergiftung – eine optische dynamische Fluchtweglenkung kann Menschen aus der Gefahrenzone leiten und somit Leben retten.
Ein dynamisches Fluchtwegleitsystem stellt eine Orientierungshilfe für Personen in einem verrauchten Bereich dar. Hierfür ist eine bodennahe Montage erforderlich, die durch klare Richtungsangaben, idealerweise in Verbindung mit einer Lauflichtfunktion, den kürzesten Weg aus dem Gefahrenbereich weist.
Gleichzeitig muss das System effektiv verhindern, dass Menschen in einen verrauchten Bereich flüchten. Daher muss die Beschilderung der Fluchtwege anpassungsfähig sein. Dies wiederum bedeutet, dass herkömmliche statische Rettungszeichenleuchten zumindest teilweise durch Leuchten mit dynamischer Richtungsangabe ersetzt werden müssen.
Dynamische Rettungszeichenleuchten sollen alternative Fluchtrichtungen anzeigen und gleichzeitig einen Fluchtweg durch ein Sperrsymbol blockieren können. Dabei ist es entscheidend, dass die hoch montierten Leuchten die gleiche Fluchtrichtung anzeigen wie die bodennah montierten Leitmarkierungen.
Die reibungslose Funktionalität des Systems setzt eine im Gebäude installierte Brandmeldeanlage (BMA) voraus. Diese leitet Meldungen über ein Ereignis im Gebäude an das Fluchtwegleitsystem weiter, wo sie zur Steuerung der dynamischen Leuchten verarbeitet werden.
Um die Funktionssicherheit des Leitsystems auch bei einem Spannungsausfall zu gewährleisten, muss es an eine selbsttätig einsetzende Stromquelle für Sicherheitszwecke angeschlossen sein. Diese kann beispielsweise ein Zentralbatteriesystem oder eine Netz-Ersatz-Anlage mit einer Nennbetriebsdauer von mindestens 60 Minuten sein.
Bodeneinbauleuchten mit dynamischer Anzeige
Dynamische Rettungszeichenleuchten

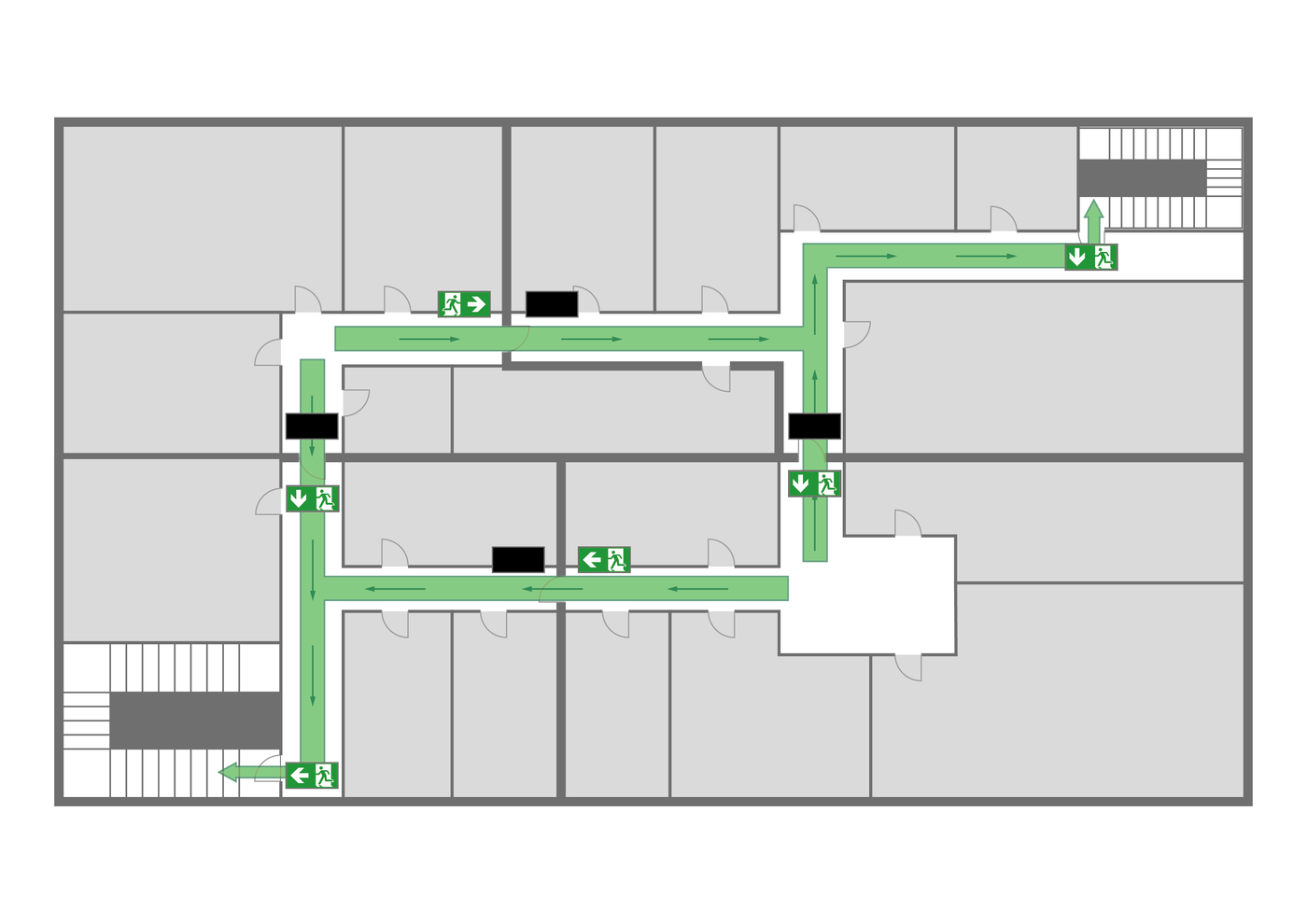

Kein Ereignis im Gebäude: Vorschriftenkonform ist nur der erste Fluchtweg ausgeschildert. Die Bodeneinbauleuchten sind ausgeschaltet (Bereitschaftsschaltung)

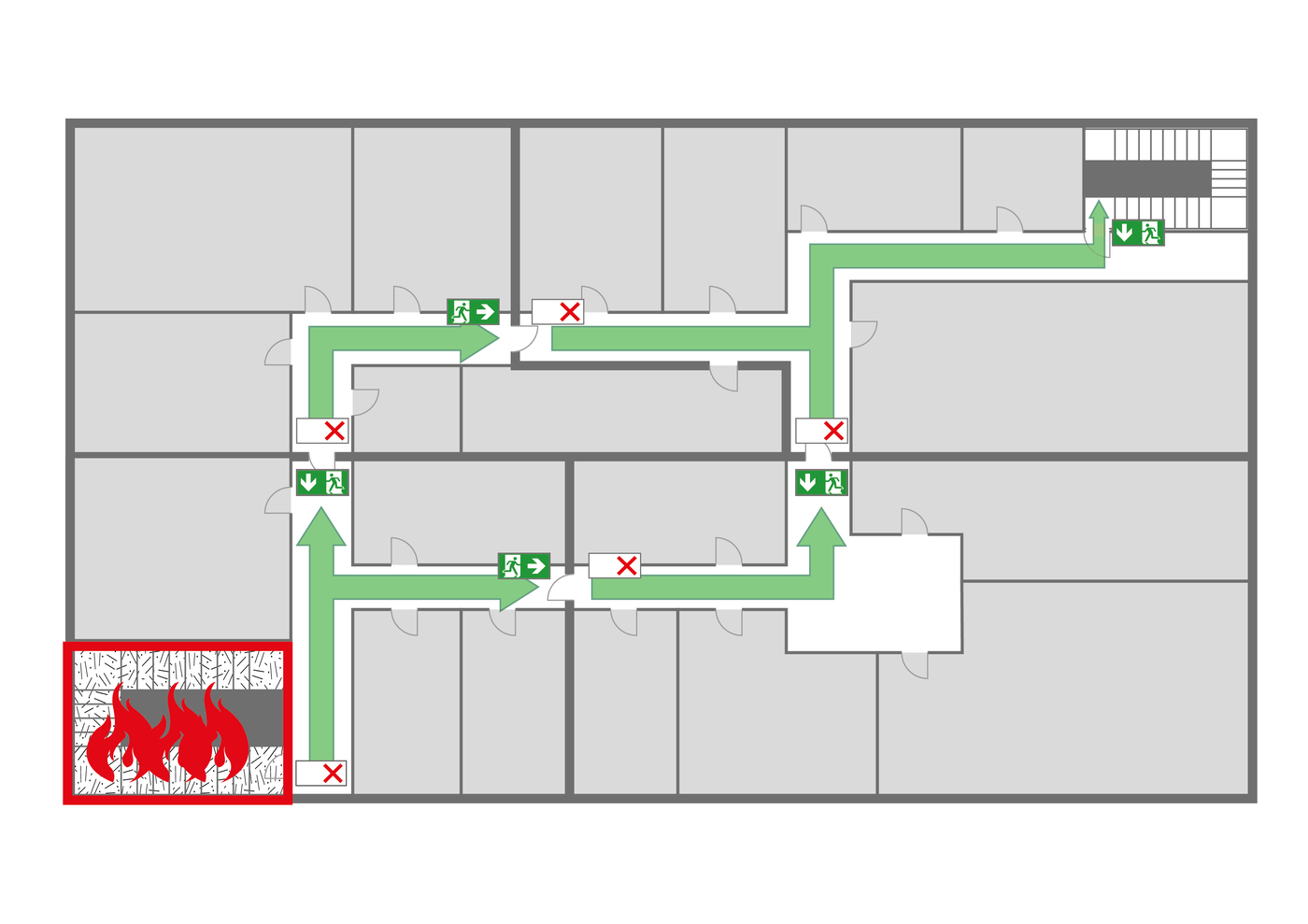

Das Treppenhaus links unten(rot) oder ein im EG angrenzender Bereich, durch den der Fluchtweg führt, ist verraucht. Die dynamischen Rettungszeichenleuchten sperren in der gesamten Etage den Fluchtweg in Richtung des verrauchten Treppenhauses. Der zweite Fluchtweg in Richtung des Treppenhauses rechts oben wird nun ausgeschildert. Die Bodeneinbauleuchten weisen in dieselbe Richtung und unterstützen die Evakuierung durch ihre Lauflichtfunktion.

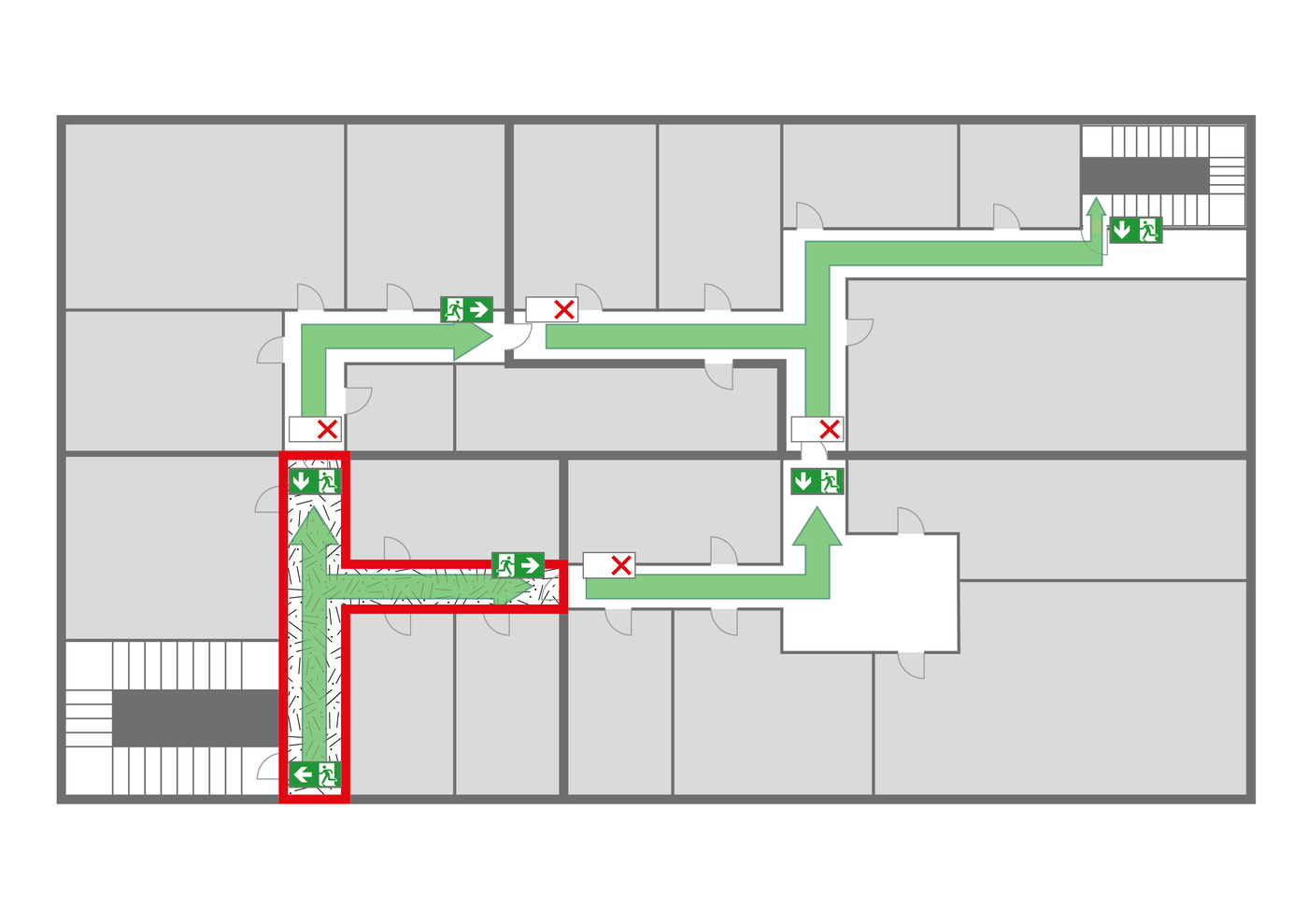

Der Rauchabschnitt vor dem Treppenhaus links unten(rot) ist verraucht. Die dynamischen Rettungszeichenleuchten sperren auf der gesamten Etage den Fluchtweg in Richtung des verrauchten Abschnitts. Der Fluchtweg wird nun in Richtung des Treppenhauses rechts oben ausgeschildert. Die Bodeneinbauleuchten weisen mit Richtungsangabe und Lauflichtfunktion den kürzesten Weg aus der Gefahrenzone in die benachbarten Rauchabschnitte bzw. in das Fluchttreppenhaus
Der folgende Film veranschaulicht das Szenario, das sich einer flüchtenden Person im Inneren des betroffenen Flures darbietet: Rauch dringt in den Fluchtweg ein, sammelt sich an der Decke und verdunkelt den Bereich. In diesem Zustand werden die Allgemeinbeleuchtung sowie hoch montierte Rettungszeichen unwirksam. Hier tritt das im Boden montierte Leitsystem in Aktion, das nicht nur Orientierung bietet, sondern auch durch Richtungsangaben und die Lauflichtfunktion den kürzesten Weg aus der Gefahrenzone weist.
