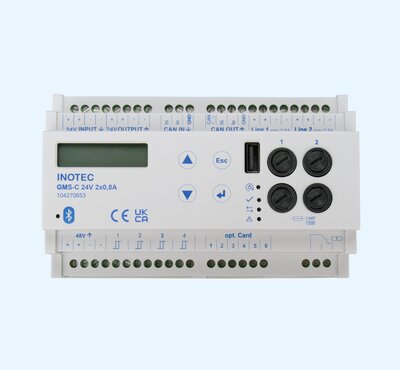

GMS Hilfe - Montage und Inbetriebnahme

Aluminiumkanal für Sicherheitsleitsystem GMS. Länge 2.000 mm. Lieferung inkl. Deckel, 1 x Längsverbinder, 5 x Kabelhalteklammer.

Endstück Aluminiumkanal für Sicherheitsleitsystem GMS. VPE: 2 Stk.

Innenecke Aluminiumkanal für Sicherheitsleitsystem GMS.

Aussenecke Aluminiumkanal für Sicherheitsleitsystem GMS.

GMS Lichtmarker-Modul GMS-L für Richtungsanzeige. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

GMS Lichtmarker-Modul GMS Sicherheitsleuchte. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

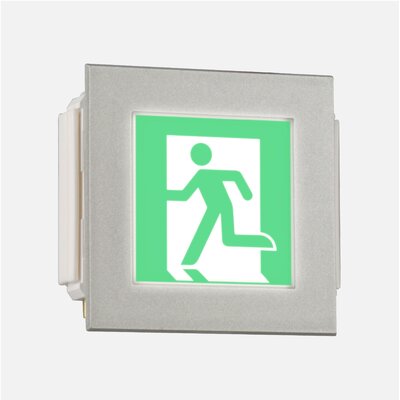

GMS Lichtmarker-Modul GMS Piktogrammsymbol Mann rennt nach links. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

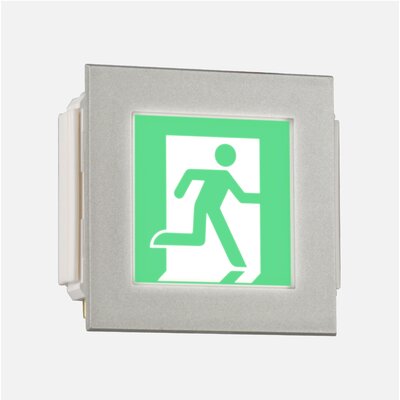

GMS Lichtmarker-Modul GMS Piktogrammsymbol Mann rennt nach rechts. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

GMS Lichtmarker-Modul GMS Piktogrammsymbol Pfeil statisch  nach links. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

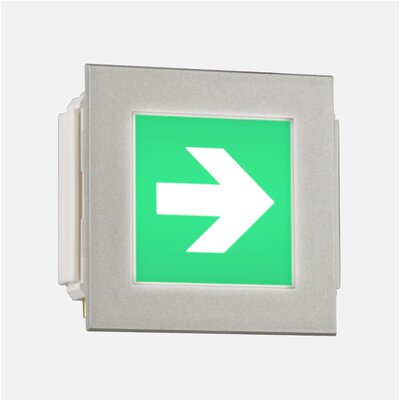

GMS Lichtmarker-Modul GMS Piktogrammsymbol Pfeil statisch  nach rechts. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).

Kanal montieren

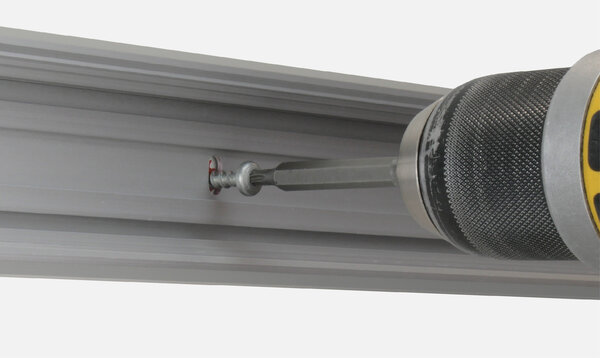

GMS-Kanal an der Wand montieren. Der mitgelieferte Längsverbinder hilft bei der sauberen und schnellen Installation weiterer Kanalstücke. Hinweis: Gemäß der Vornorm DIN VDE V 0108-200 „Sicherheitsbeleuchtungsanlagen – Teil 200: Elektrisch betriebene optische Sicherheitsleitsysteme“ soll ein bodennahes Sicherheitsleitsystem maximal 40 cm über dem Boden montiert werden.

GMS-M… einsetzen

Die GMS-Module werden einfach mittels der Federmontage an der gewünschten Stelle in den GMS-Kanal geklipst. Hinweis: Gemäß der Vornorm DIN VDE V 0108-200 „Sicherheitsbeleuchtungsanlagen – Teil 200: Elektrisch betriebene optische Sicherheitsleitsysteme“ soll der Abstand zwischen zwei Lichtmarkern maximal 1,5 m betragen. Wir empfehlen für eine Lauflichtfunktion einen maximalen Abstand von 0,8 m.

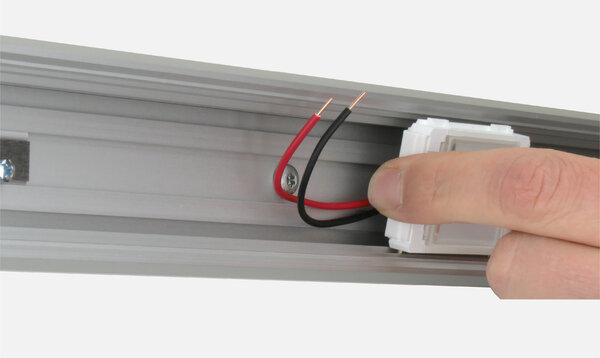

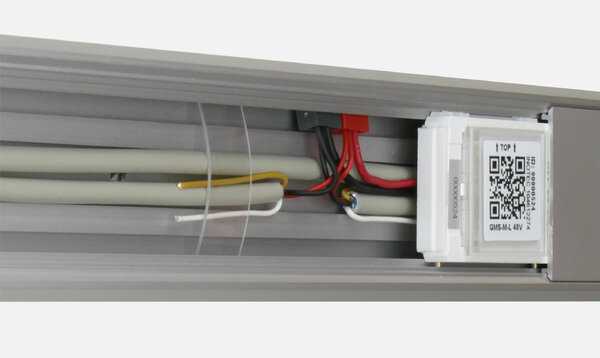

Verdrahtung im GMS-Kanal herstellen

Die Verdrahtung erfolgt mit J-Y(St)Y 2 x 2 x 0,8. Für eine schnelle Verbindung empfehlen wir MICRO-Verbindungsklemmen (z. B. Wago Serie 243). Durch eine alternierende Verdrahtung der GMS-Module auf zwei Linien wird eine optimale Redundanz erreicht.

Deckel montieren

GMS-Kanal Deckel montieren. Damit der Abdeckrahmen optimal passt, sollte der Abstand zwischen den Deckeln 40 mm betragen.

Abdeckrahmen montieren

Jetzt kann der Abdeckrahmen montiert werden.

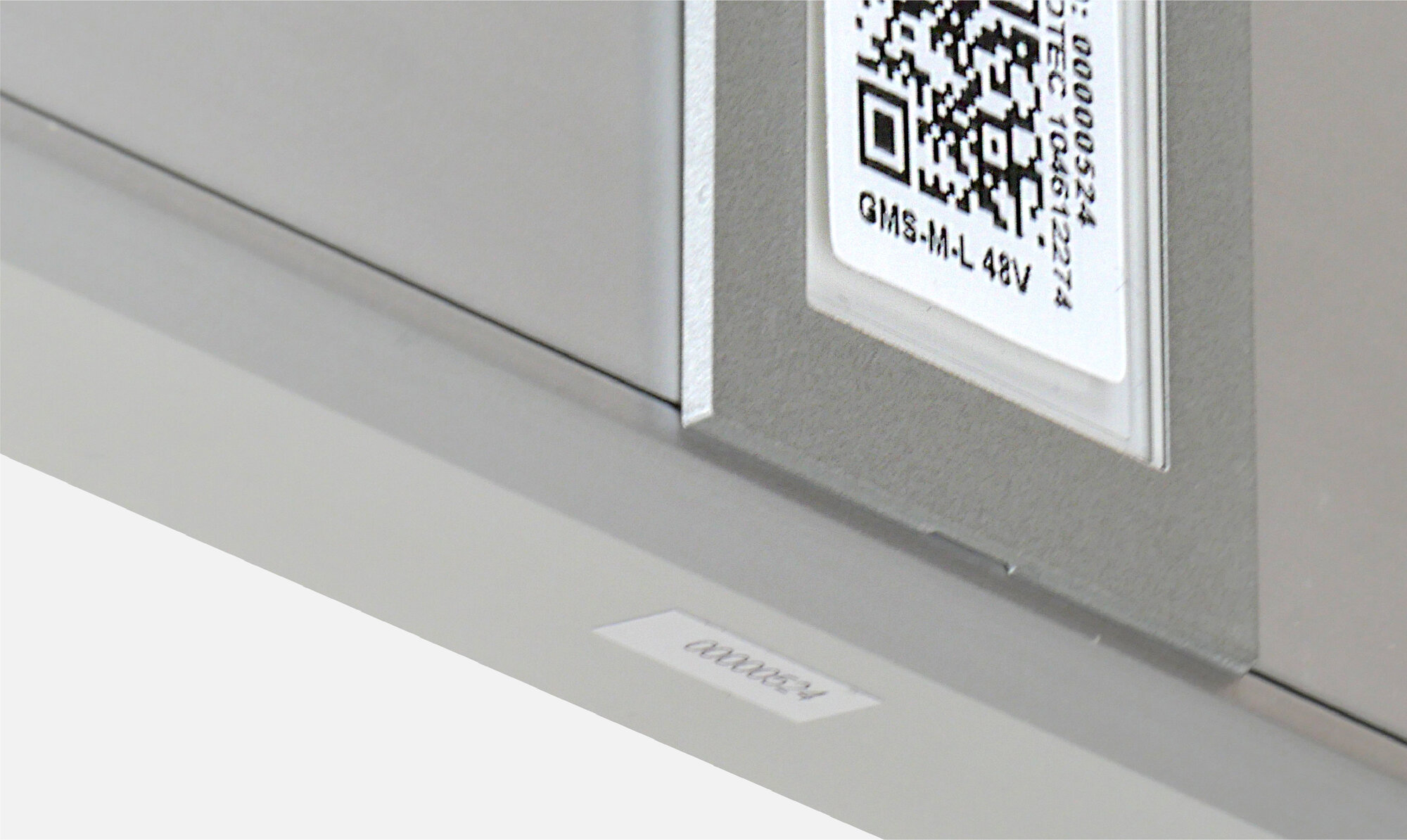

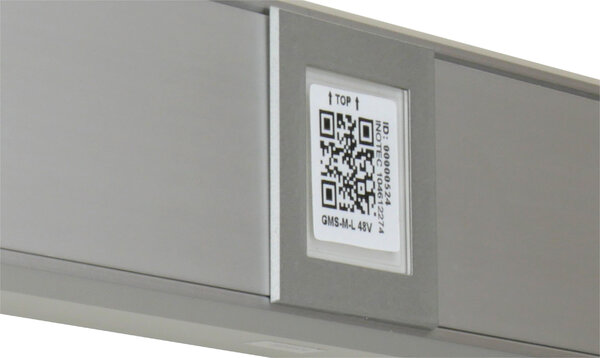

Adressetikett unter Profil kleben (Tipp)

Um bei Wartung oder Defekt die Adresse des GMS-Moduls einfach ausfindig zu machen, empfiehlt es sich, einen der beiliegenden Adressaufkleber von unten unter den GMS-Kanal zu kleben. So kann auch nach der Installation die Adresse einfach abgelesen werden.

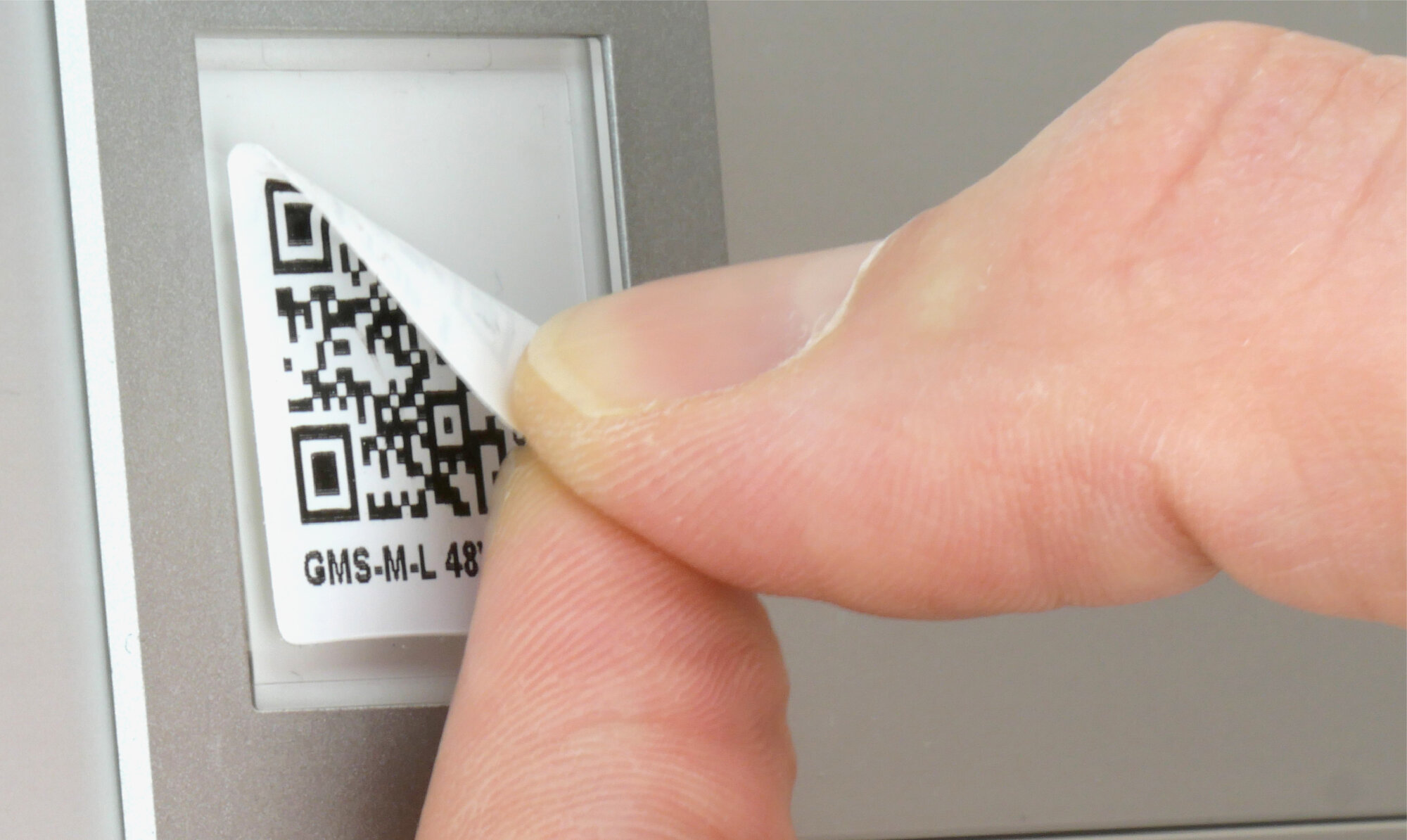

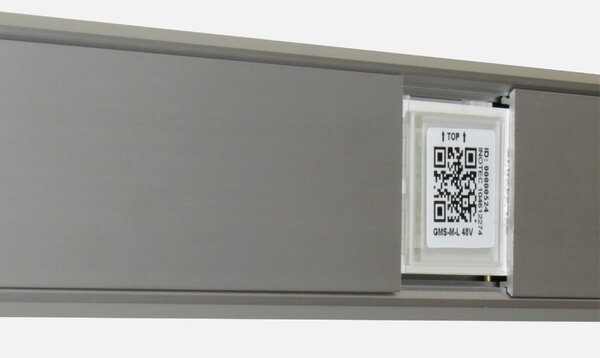

Etikett auf Lichtaustritt entfernen

Nach erfolgreicher Installation und Einrichtung kann das Etikett auf dem GMS-Modul entfernt werden.

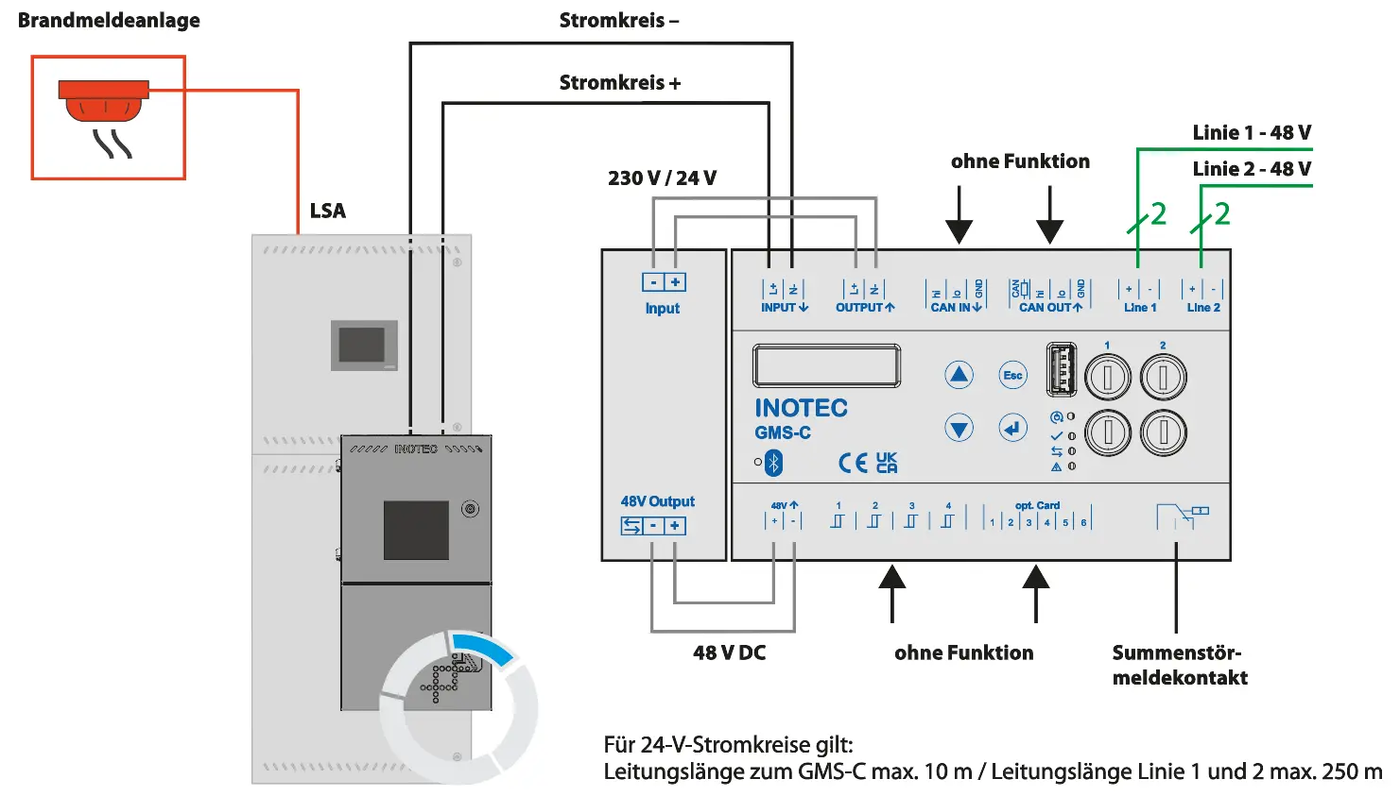

• Max. 20 Lichtmarker je Linie
• Max. 40 Lichtmarker je Controller
• Leitungslänge zum GMS-C max. 10 m
• Leitungslänge Linie 1 und 2 max. 250 m
• Separate Anschlussklemme verwenden
• Kein Mischen mit Notleuchten an einer Anschlussklemme

Entnahmestrom CLS FUSION

Vereinfachte Projektierung:

1 Sicherheitsleuchte / Rettungszeichenleuchte = 2 Lichtmarker
Hinweis: Die Systemvarianten 24 V und 230 V getrennt projektieren.

• Max. 40 Lichtmarker je Linie
• Max. 80 Lichtmarker je Controller
• Werte gelten für die Projektierung der Stromkreisbelastung
• Werte 50 bis 80 beziehen sich auf beide Linien zusammen

Stromaufnahme am 230-V-Stromkreis

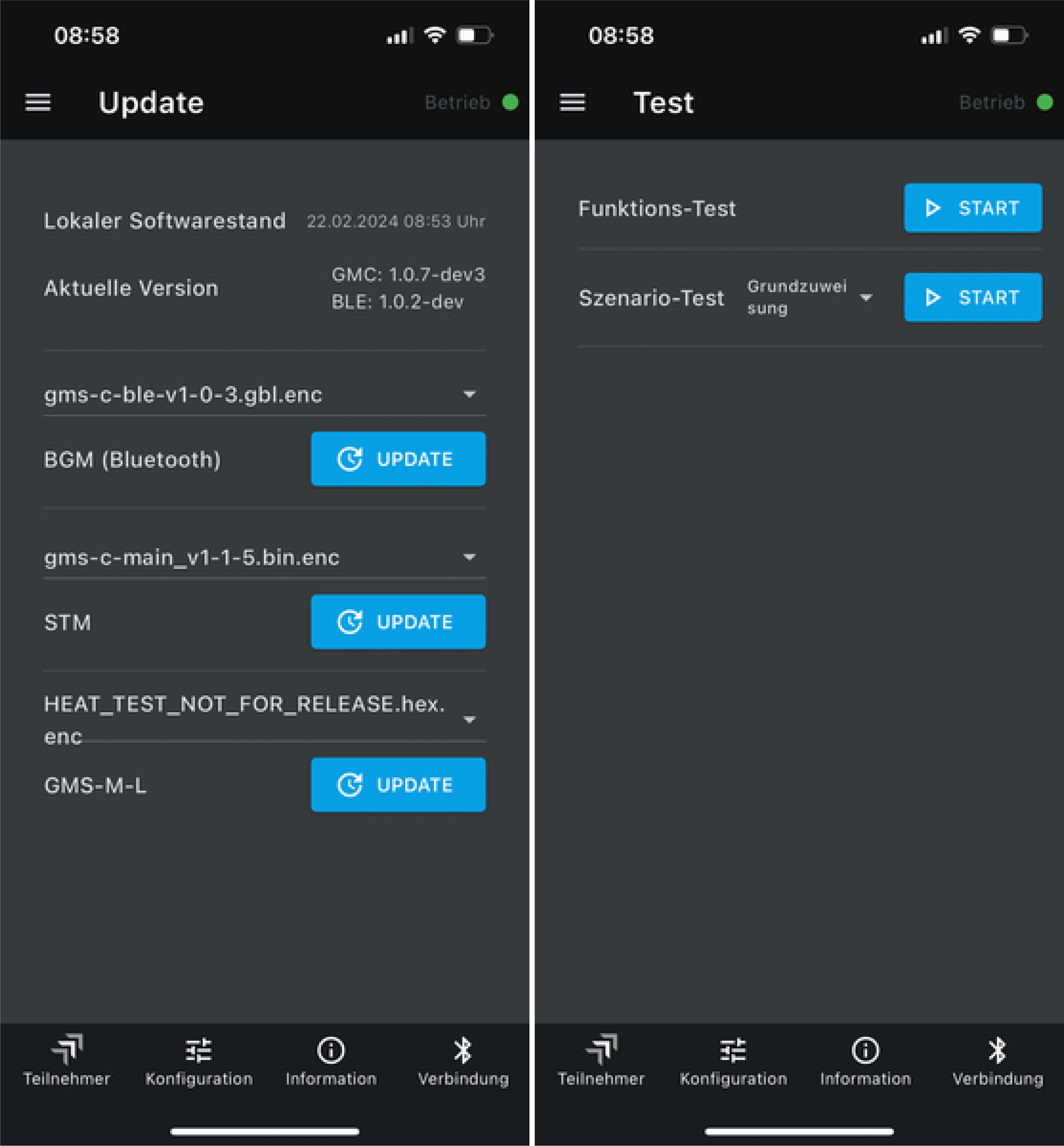

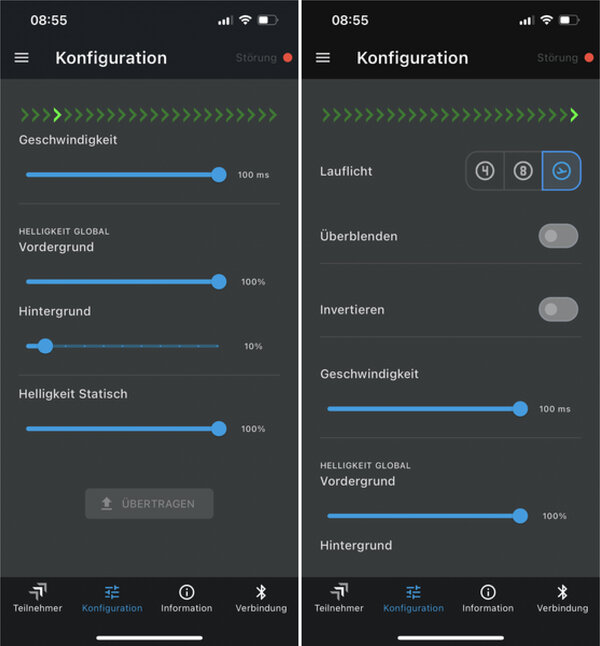

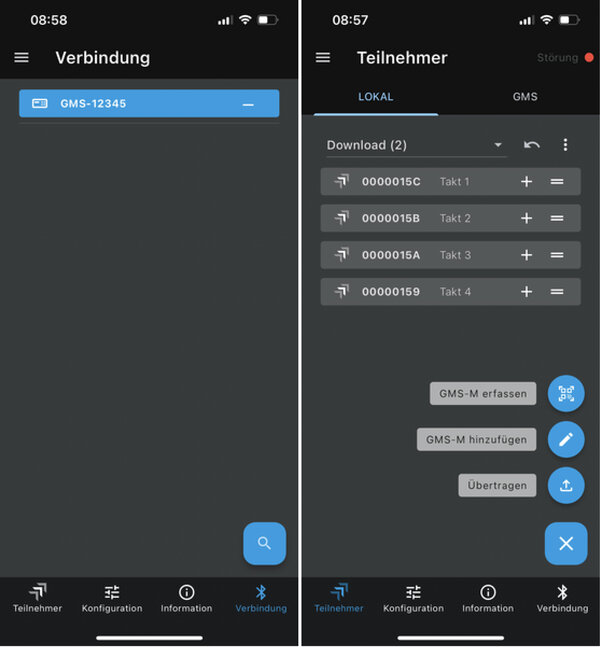

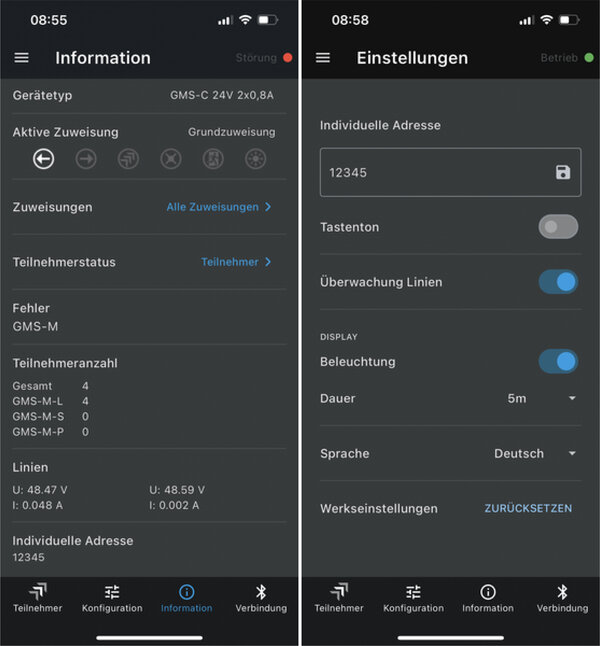

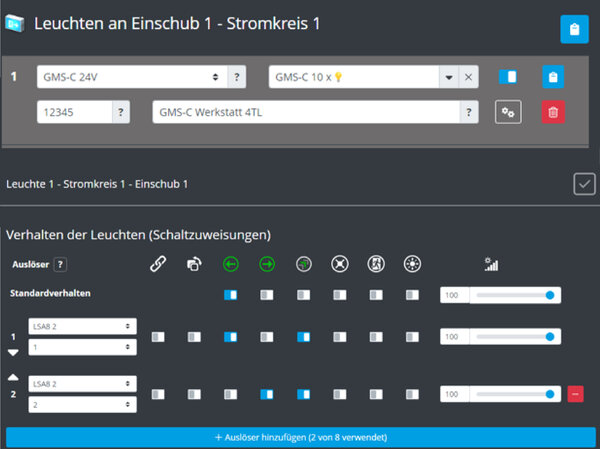

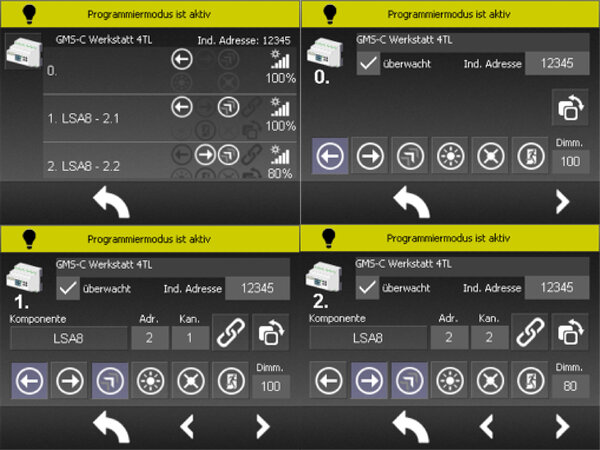

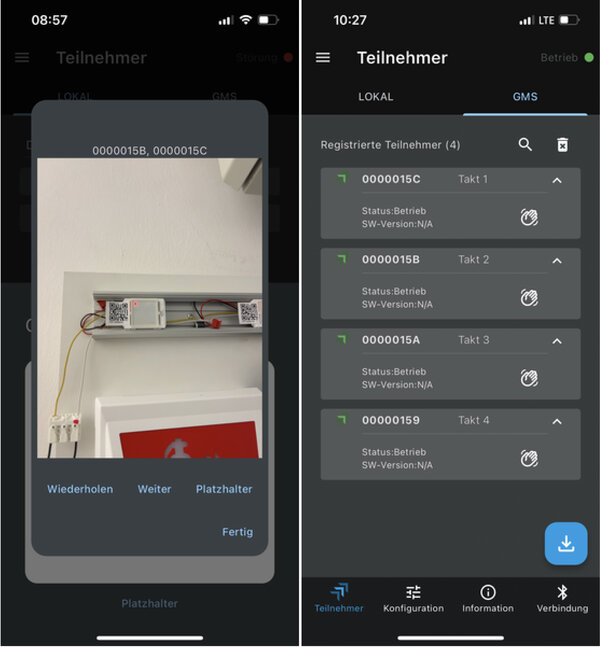

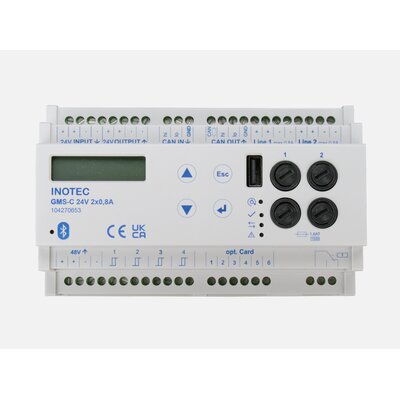

Mit GMS-C verbinden & Teilnehmer erfassen oder übertragen

GMS-M erfassen & Auf dem GMS-C registrierte Teilnehmer
